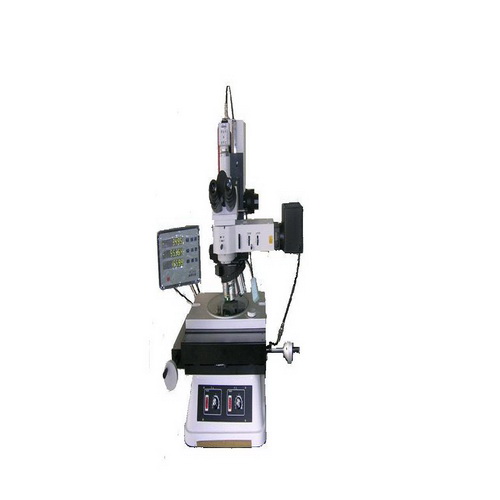

工具顯微鏡
產品說明:
1.影像式工顯具有多種數據測量、顯微放大、顯示、輸入和輸出等數據處理功能。
2.採用檢測專業彩色CCD攝像機裝置。
3.機體與電腦連接，備有RS232通訊接口，能輸入輸出測量結果、數據和存儲圖像。
4.Windows XP作業平台的專業測量軟體 ，具有自動尋邊的功能，只要點擊滑鼠即可測量，使用簡單方便。
工作 臺
金屬臺面尺寸(mm)
354 x 228
404 x 228
450 x 280
500 x 330
玻璃臺面尺寸(mm)
210 x 160
260 x 160
306 x 196
350 x 250
運動行程(mm)
150 x 100
200 x 100
250 x 150
300 x 200
Z軸行程(mm)
150
150
200
200
儀器重量（kg）
100
110
135
140
外型尺寸 (mm)
540 x 667 x 850
800 x 675 x 920
Z軸工作距離 (mm)
150
200
X/Y坐標示值誤差
? ( 3 + L/75 )μm ; L為被測長度,單位:mm
X/Y/Z數顯器與解析度
0.5 um
目視系統與影像系統選項
目視系統
影像系統
物鏡放大倍率
1X、3X(標準)、5X 、10X
1X、3X(標準)、5X 、10X
目鏡放大倍數
10X單眼或10X雙眼 (選配)
S 型: 1/2" CCD 攝像機
D型: 1/3" CCD 攝像機
總放大倍數
10X ~ 100X
物鏡像差誤差或CCD攝像機解析度 放大率誤差?0.08%
(包含畸變)
影像解析度 640 x 480 像素
照明光源
透射照明光源： 24V/20W鹵素鎢燈
反射照明光源： 12V LED環形燈及帶雷射點反射照明
