三次元量測儀

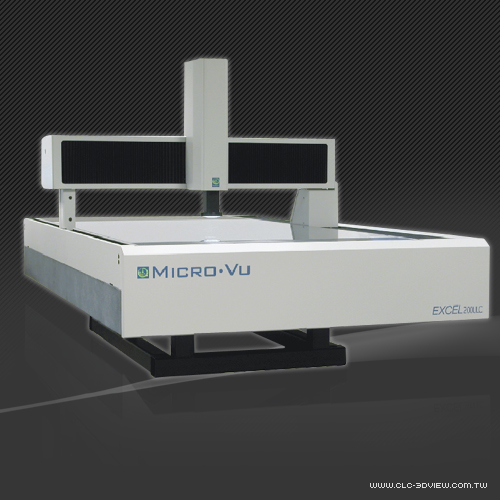

MicroVu Excel 200 1250×2000×200 Color Windows XP
MicroVu 非接觸式三次元(自動顯微鏡式)
詳 細 規 格
產品功能:
1.非接觸三次元幾何量測系統
2.投影機比對系統
3.工具顯微鏡放大系統
4.量測圖形及影像攝取列印系統
5.數據分析及資料輸出入系統
(一)機械本體：
1.工作臺：
:花崗岩結構，量測床台全行程不懸空。具螺絲固定孔，及可調
整最佳水平玻璃支撐台,儀器全尺寸(L1311xW1604xH1608/1788/2088)mm。
:承載重量 100 kg(220 lb),儀器總重量1530kg
:Ｘ、Ｙ、Ｚ三軸配備ＤＣ伺服馬達驅動。
:Ｘ、Ｙ、Ｚ三軸配備光學尺,解析度0.1m。
:Ｘ、Ｙ軸移動速度：1000mm/S²,Ｚ軸移動速度：500mm/S²。
:三軸搖桿控制,最小移動間距0.4m。
:線性滾柱滑軌，精密滾珠傳動軸承。
:量測範圍 Excel 651 Ｘ：650mm Ｙ：650mm Ｚ：160mm。
:X-Y Axis最小量測間距0.4m, Z Axis最小量測間距1.0m
2.攝影機：
:彩色(Excel 651/652/654 HC)
:７６８×４９４ PIXEL ARRAY。
:自動黑白或彩色對比。
3.光學系統：
:12X Zoom Lens 系統倍率自動放大縮小
:放大倍率 16X至 200X
:二倍鏡頭 33X 至 400X
Image size(0.99x0.70~10.53x7.49mm)
1/10 Sub Pixel精度
4.光源系統：三種不同光源可由程式設定控制。
:LED 輪廓光
:LED 同軸光
:LED 表面光，可前、後、左、右, 5圈八方向調整,光投射角度27~75˚
7.電源系統：電壓 93~264 VAC
頻率 47~63 Hz 功率：單相。
最大電流 10 AMPS
最大連續功率900瓦
8.工作環境：工作環境溫度：15℃－35℃
最大溫度變化率： 2 ℃/小時
濕度： 30-80﹪
振動：最大 0.005 克(低於 10 Hz)
(二)電腦：1.CPU 2.8GB
2.RAM 1G,DVD 網路卡
3.硬碟 80.0 GB以上
4.螢幕類型： 19 吋彩色TFT 解析度：1280×1024
5.操作系統： Windows XP
6.鍵盤： 101 鍵 滑鼠：光學式 2 按鍵,捲軸功能
7.搖桿：控制Ｘ、Ｙ、Ｚ三軸,具加速鍵功能
(三)軟體：1. Windows Vision 2.0 32BIT操作系統
2.校正軟體：量測視窗、量測床台、床台精度
3.量測工具：十字線方形長方形八角形圓形 同心圓橢圓圓弧
頂點、最高點、端點自動對焦倍率選擇３種光源
獨立及方向選擇量測點方向選擇
4.量測軟體：點線圓距離角度中點交點平面橢圓圓弧
連續曲線槽形孔備註等
以上均可顯示X、Y、Z座標公差真圓度真直度 位置度
5.構圖軟體：點線圓寬度高度交點中點原點設定座標面設定
座標轉移COPY重覆量測自動量測量測圖形列印
6.幾合公差：基本公差正位度最大正位度最小正位度真圓度真直度
平行度角度同心度平面度垂直度
7.操作方式：搖桿螢幕四種位移方式
8.影像儲存、列印軟體
9. 程式編輯、修改、插入、消除、儲存、重覆量測
10.CAD 輸出入軟體,Export 輸出格式設定
(四)精度：
1. Ｘ、Ｙ軸：定位精度 3.0m, 全行程精度(3.0+L/300mm) m
床台不動可至0.2m
2. Ｚ軸 ：定位精度 3.0 m,全行程精度(3.0+L/150mm) m
(五)讀值：Ｘ、Ｙ、Ｚ軸讀值： 0.1 m
